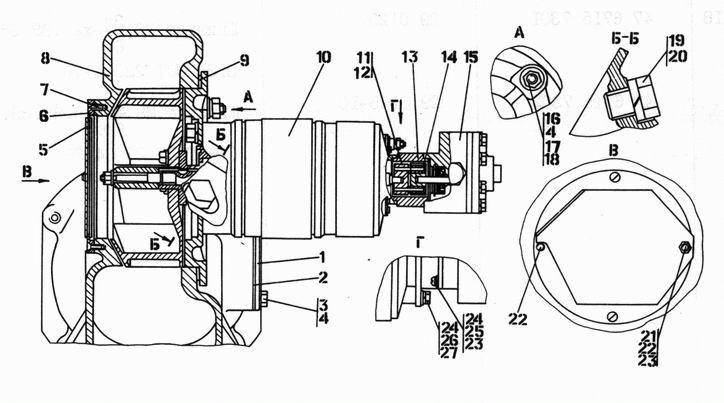

Агрегат насосный

Рис.	Поз.	Обозначение	Наименование
62		404-43-284СП	Агрегат насосный
62	10	404-43-214СП	Вентилятор
62	6	404-43-291СП	Крышка
62	12	403-43-230СП	Полумуфта  (допускается замена на поз. 11)
62	11	46-43-288СП	Полумуфта  (допускается замена на поз. 12)
62	16	46-43-293СП	Насос топливный
62	13	404-43-258	Переходник
62	1	404-43-297	Пластина
62	8	404-43-305	Корпус
62	5	404-43-417	Крышка
62	9	46-43-102	Прокладка
62	19	375715	Пробка
62	14	400003	Втулка
62	2	450034	Прокладка
62	24		Болт М6-6gx16.88.35.019 ГОСТ 7798-70
62	3		Болт М8-6gx16.88.35.019 ГОСТ 7796-70
62	24		Винт В.М5-6gx16.58.016 ГОСТ 17473-80
62	7		Винт В.М5-6gx16.58.016 ГОСТ 17475-80
62	21		Гайка М5-6Н.6.016 ГОСТ 5927-70
62	16		Гайка М8-7Н.6.016 ГОСТ 5915-70
62	25		Шайба 5.65Г.019 ГОСТ 6402-70
62	26		Шайба 6Т.65Г.019 ГОСТ 6402-70
62	4		Шайба 8Т.65Г.019 ГОСТ 6402-70
62	20		Шайба 24Т.65Г.019 ГОСТ 6402-70
62	23	310080	Шайба 5.01.10.019 ГОСТ 11371-78
62	27	300110	Шайба 6.01.08кп.019 ГОСТ 11371-78
62	17	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
62	22	295010	Шпилька М5 3п/6gx40.88.35.013 ГОСТ 22038-76
62	18	290125	Шпилька М8 3п/6gx25.88.35.013 ГОСТ 22034-76
