Облицовка
Главная
»
T-500
»
Облицовка

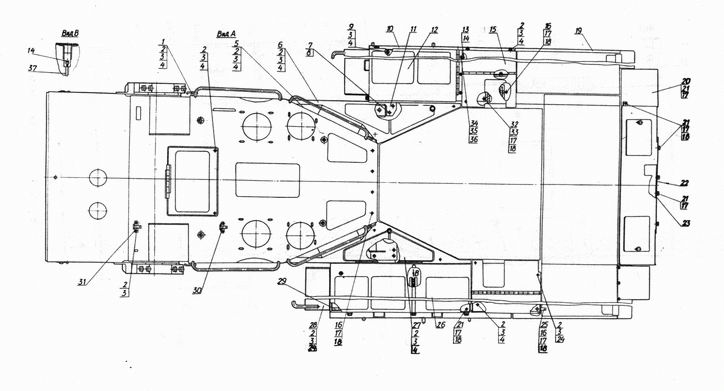

Рис.
Поз.
Обозначение
Наименование
70
10
401-55-183CП
Крыло
70
19
401-55-218СП
Крыло
70
1
401-55-226СП
Створка
70
5
401-55-227СП
Створка
70
27
401-55-233СП
Щиток
70
6
401-55-234СП
Щиток
70
20
401-55-239СП
Ступенька
70
15
401-55-254СП
Кожух
70
12
401-55-256СП
Кожух
70
11
401-55-258СП
Кронштейн
70
26
401-55-259СП
Контейнер
70
25
401-55-282СП
Подставка
70
28
25.01-55-175СП
Кожух
70
31
46-55-228СП
Хомут
70
30
А30.06.100
Хомут
70
34
401-55-383
Ось
70
35
401-55-384
Защелка
70
24
401-55-250СП
Ящик
70
35
401-55-384
Защелка
70
22
401-55-397
Крышка
70
23
401-55-397-01
Крышка
70
37
401-55-578
Стержень
70
36
46-43-105-01
Кольцо
70
29
400085
Опора
70
13
300160
Гайка
70
7
280735
Болт М20х1,5-6gx75.88.40Х.019 ГОСТ 7795-70
70
2
Болт М8-6gx16.88.35.019 ГОСТ 7796-70
70
9
Болт М8-6gx30.30.88.35.019 ГОСТ 7796-70
70
21
280320
Болт М12х1,25-6gx20.58.019 ГОСТ 7796-70
70
16
Болт М12х1,25-6gx25.88.35.019 ГОСТ 7796-70
70
32
Болт М12х1,25-6gx40.40.88.35.019 ГОСТ 7796-70
70
33
Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
70
3
Шайба 8Т.65Г.019 ГОСТ 6402-70
70
17
Шайба 12.0Т.65Г.019 ГОСТ 6402-70
70
4
310140
Шайба М8.01.10.019 ГОСТ 6958-78
70
24
310150
Шайба 8.01.08кп.019 ГОСТ 11371-78
70
18
310210
Шайба 12х2.01.10.019 ГОСТ 11371-78
70
8
310310
Шайба 20х4.01.10.019 ГОСТ 11371-78
70
14
Шплинт 2х14.019 ГОСТ 397-79
