Система охлаждения двигателя и трансмиссии

Рис.	Поз.	Обозначение	Наименование

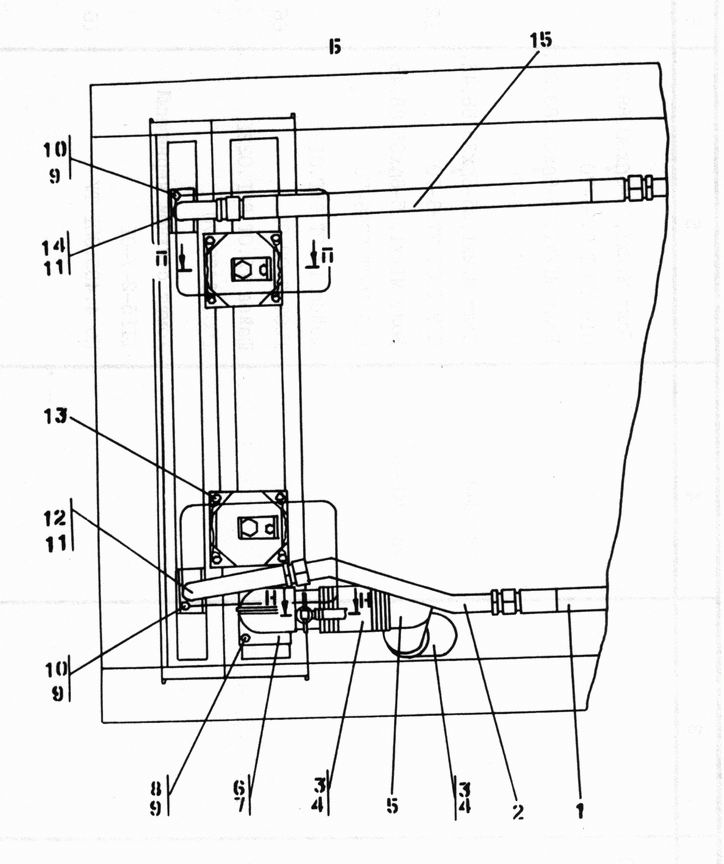

76	2	404-60-351СП	Трубопровод
76	12	404-60-342СП	Парубок
76	14	404-60-343СП	Парубок
76	5	404-60-354СП	Трубопровод
76	6	404-60-355СП	Парубок
76	1	46-60-392-06СП	Рукав
76	15	46-60-392-07СП	Рукав
76	4	46 1901-06	Рукав
76	13	285355	Болт
76	11	450057	Прокладка
76	7	450132	Прокладка
76	10		Болт М12х1,25-6gx30.88.35.019 ГОСТ 7796-70
76	8	280348	Болт М12х1,25-6gx35.88.45.019 ГОСТ 7796-70
76	9		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
76	3		Хомут стяжной червячный
76	3		1115-2-У-01  ПО 4.435.001ТУ

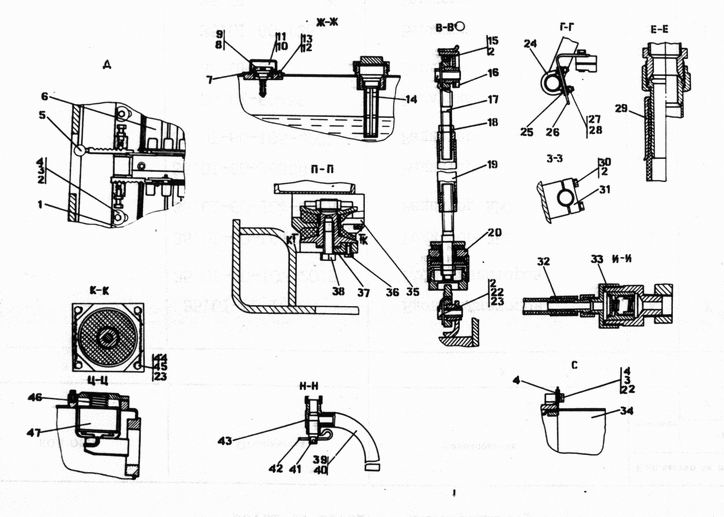

77	9	404-60-137СП	Клапан паровоздушный (допускается замена на поз. 8)
77	73	404-60-165СП	Корпус
77	11	404-60-166СП	Грибок (допускается замена на поз. 10 )
77	33	404-60-237СП	Клапан
77	8	404-60-247СП	Клапан паровоздушный (допускается замена на поз. 9)
77	10	404-60-256СП	Грибок (допускается замена на поз. 11 )
77	34	404-60-344СП	Кожух
77	41	404-60-354СП	Трубопровод
77	14	46-43-194СП	Фильтр
77	29	46-60-392-06СП	Рукав
77	32	58-15-112-03СП	Рукав
77	35	2501-60-157СП	Опора
77	47	2501-60-193СП	Элемент фильтрующий
77	20	2501-60-235СП	Головка
77	19	3501-60-127-01СП	Муфта
77	17	3501-60-128-01СП	Опора
77	6	3501-60-146СП	Жалюзи
77	1	3501-60-146-20СП	Жалюзи
77	16	3501-60-171СП	Кронштейн
77	31	404-60-26-01СП	Бугель
77	26	404-60-204	Кронштейн
77	25	404-60-205	Планка
77	24	404-60-206	Хомут
77	4	46-11-476	Шайба
77	5	46-23-133	Рукоятка
77	42	2501-60-176	Стопор
77	37	2501-60-215	Пластина
77	46	700-38-2735	Пружина
77	44	285355	Болт
77	7	450134	Кольцо
77	40	46 0901-14	Рукав
77	36	280320	Болт М12х1,25-6gx20.58.019 ГОСТ 7796-70
77	3		Болт М12х1,25-6gx30.88.35.019 ГОСТ 7796-70
77	15	280348	Болт М12х1,25-6gx35.88.45.019 ГОСТ 7796-70
77	30	280365	Болт М12х1,25-6gx50.88.40Х.019 ГОСТ 7796-70
77	21	280719	Болт 3М20х1,5-6gx40.109.40Х.019 ГОСТ 7796-70
77	38	280820	Болт 3М24х2-6gx55.109.40Х.019 ГОСТ 7796-70
77	13	350420	Винт ВМ6-6gx8.58.019 ГОСТ 17473-80
77	27		Гайка М8-7Н.6.019 ГОСТ 5915-70
77	18	300367	Гайка М24х2- Н-6Н.8.019 ГОСТ 15521-70
77	12		Шайба 6Т.65Г.019 ГОСТ 6402-70
77	28		Шайба 8Т.65Г.019 ГОСТ 6402-70
77	2		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
77	45		Шайба 16.0Т.65Г.019 ГОСТ 6402-70
77	22	310320	Шайба 20.04.65Г.019 ГОСТ 6402-70
77	22		Хомут стяжной червячный
77	22		1040-2-У-01 ПО 4.435.001ТУ
77	23		Проволока КС 1,0 ГОСТ 792-67
